Lab 95 Authentication OSPF

Lab 95 Authentication OSPF

Pada lab kali ini saya akan menjelaskan tentang Authentication pada OSPF mikrotik. OSPF memiliki fitur authentication, dimana ini digunakan supaya jika ada router OSPF lain yang terhubung dengan router anda, maka router tersebut harus melakukan authentikasi pada OSPF supaya mendapatkan OSPF packet.

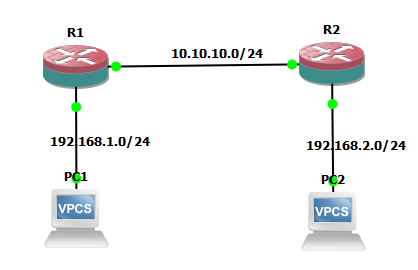

Untuk konfgursi gunakanlah topologi seperti gambar diatas. kita asumsikan bahwa kedua router sudah dikonfigurasi OSP, dan kedua router sudah OSPF sudah saling berkomunikasi.

Sekarang coba anda konfigurasikan authentication OSPF pada R2 seperti berikut ini.

Keterangan konfigurasi :

1. inerface=ether1 = interface ini adalah interface yang ingin anda tambahkan authentikasi
2. authentication=md5 =authentication ini adalah metode authentikasi yand digunakan, sebenarnya ada dua mode yaitu md5 dan simple. saya menggunakan md5 lebih aman karena password akan dienkripsi.
3. authentication-key=pasospf = authentication key ini adalah password yang digunakan.

Untuk melihat apakah OSPF authentication sudah berhasil dibuat anda bisa lihat pada OSPF interface seperti berikut ini

Pada gambar diatas terlihat bahwa pada ether1 telah terdapat authentication.

Selanjutnya ciba lihat tabel routing dan OSPF neighbor pada R1

 Pada gambar diatas terlihat bahwa pada OSPF R1 tidak terhubung dengan OSPF R2 ini dikarenakan interface R1 yang mengarah ke R2 belum dikonfigurasi authentication. Supaya R1 bisa terhubung dengan R2 tambahkan authentication pada R1 dengan mode dan pasword yag sama dengan R2

Setelah anda menambahkan authentikasi lihatlah table routing pada R1, jika table routing sudah bertambah berarti authentikasi sudah berhasil
